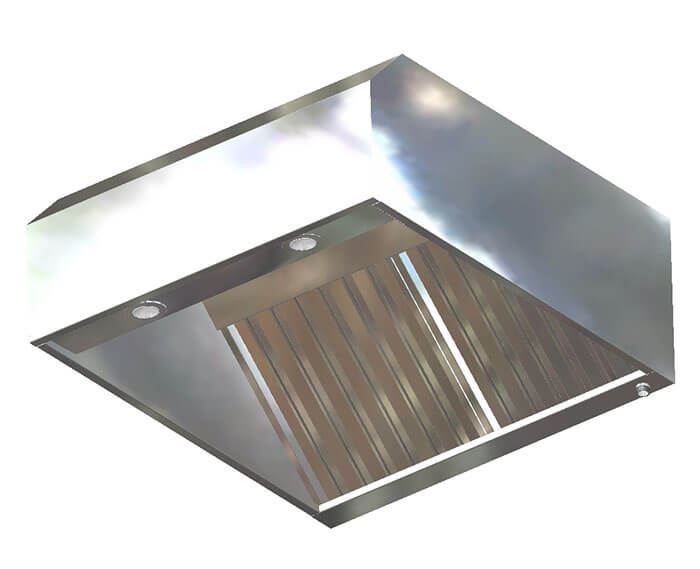

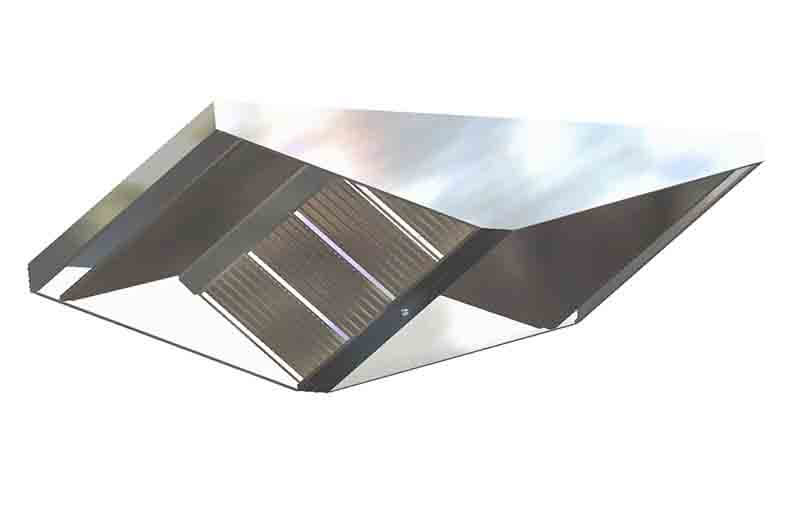

Вытяжные и приточно-вытяжные зонты

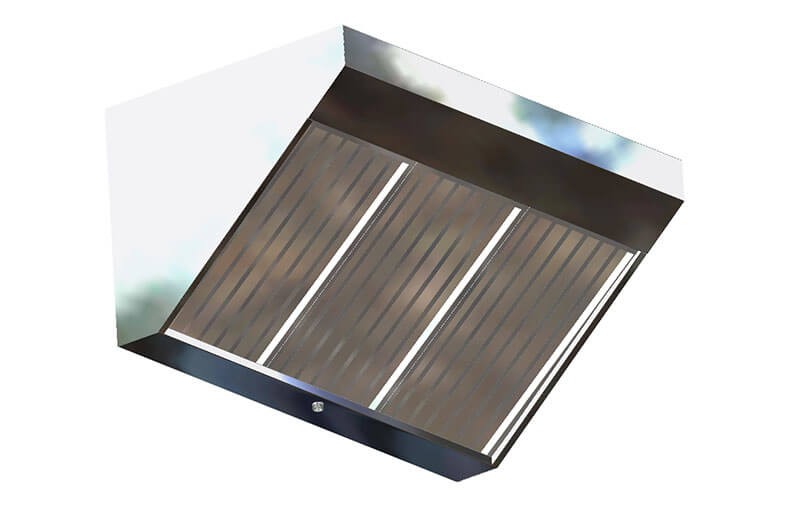

Вытяжные зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1,0 мм. и предназначаются для установки над кухонным оборудованием на предприятиях общественного питания. Панели соединяются с помощью аргонной сварки герметичным швом. Все приточно-вытяжные вентиляционные зонты оснащаются лабиринтными жироулавливающими фильтрами.

Вытяжки подразделяются на модификации в зависимости от высоты изделия и угла наклона фильтров. Они могут быть вытяжными - ВЗ, и приточно-вытяжными - ВЗП. В зонты могут быть встроены потолочные светильники.

ДЛЯ ЗАКАЗА ВЕНТИЛЯЦИОННОГО ВЫТЯЖНОГО ЗОНТА ЗВОНИТЕ НАМ — 8-929-560-18-50

ИЛИ ПИШИТЕ — MALVENT@YANDEX.RU

• Размеры зонтов.
• Врезка вытяжных и приточных патрубков.
• Приток.
• Крепление и подвеска зонтов.
• Освещение.
• Условное обозначение.

Размеры вытяжных зонтов

Вытяжки для вентиляции изготавливаются длиной до 4 м. Из оцинковки длиной более 2,0 м. изготавливаются составными (из двух частей), неразъемными. При заказе таких зонтов необходимо проверить возможность их доставки к месту установки через дверные проемы и другие узкие места. Следует отметить, что в прайс-листах размеры оборудования для систем вентиляции указаны с шагом 200 мм., с целью уменьшения количества позиций, но по желанию Заказчика может быть изготовлен зонт нестандартных размеров. Цены на нестандартные вытяжки и возможность их изготовления уточняйте у менеджеров.

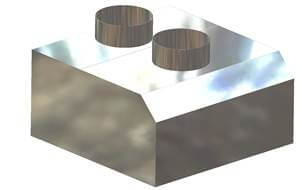

Врезка вытяжных и приточных патрубков

Вытяжные и приточные патрубки врезаются в вентиляционный зонт только по желанию Заказчика, подтвержденному эскизом – в счет стоимости изделия. Врезка вытяжных патрубков осуществляется в верхнюю или заднюю панели зонта, в отдельных случаях в боковую. Проходное сечение присоединяемых патрубков не должно быть меньше проходного сечения фильтров. Приточные патрубки врезаются в верхнюю панель зонта. Ширина приточной зоны для пристенных зонтов вычисляется по формуле ш. п = Б – ш. в – а, а для островных ш.п=(Б – ш. в – 2а)/2. Для зонтов без скоса а=0.

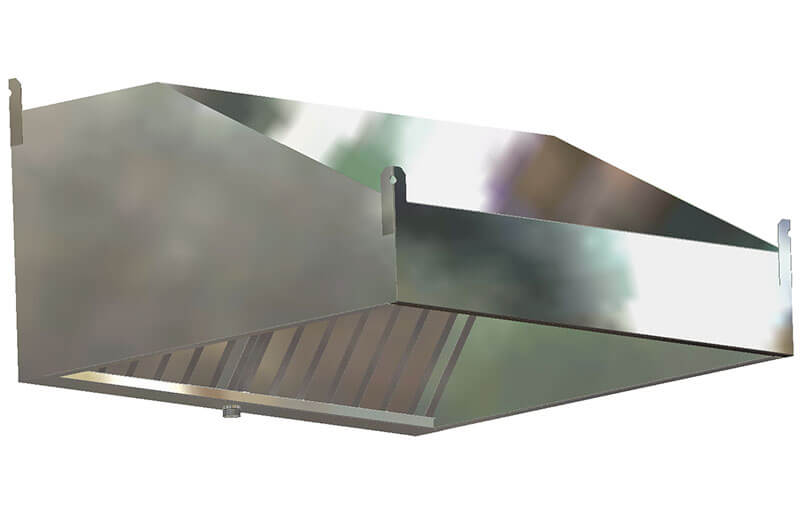

Патрубки могут быть круглого или прямоугольного сечения. При заказе зонта со скосом верхней плоскости, необходимо учитывать уменьшение зоны врезки приточных патрубков.

Приток

При заказе вентиляционных зонтов с притоком к обозначению добавляется буква «П», например ВЗП-3.

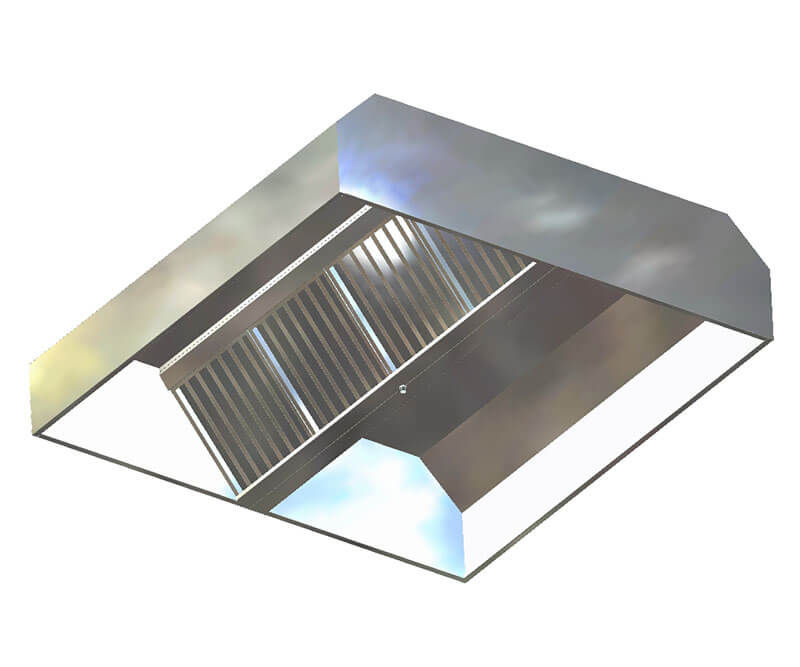

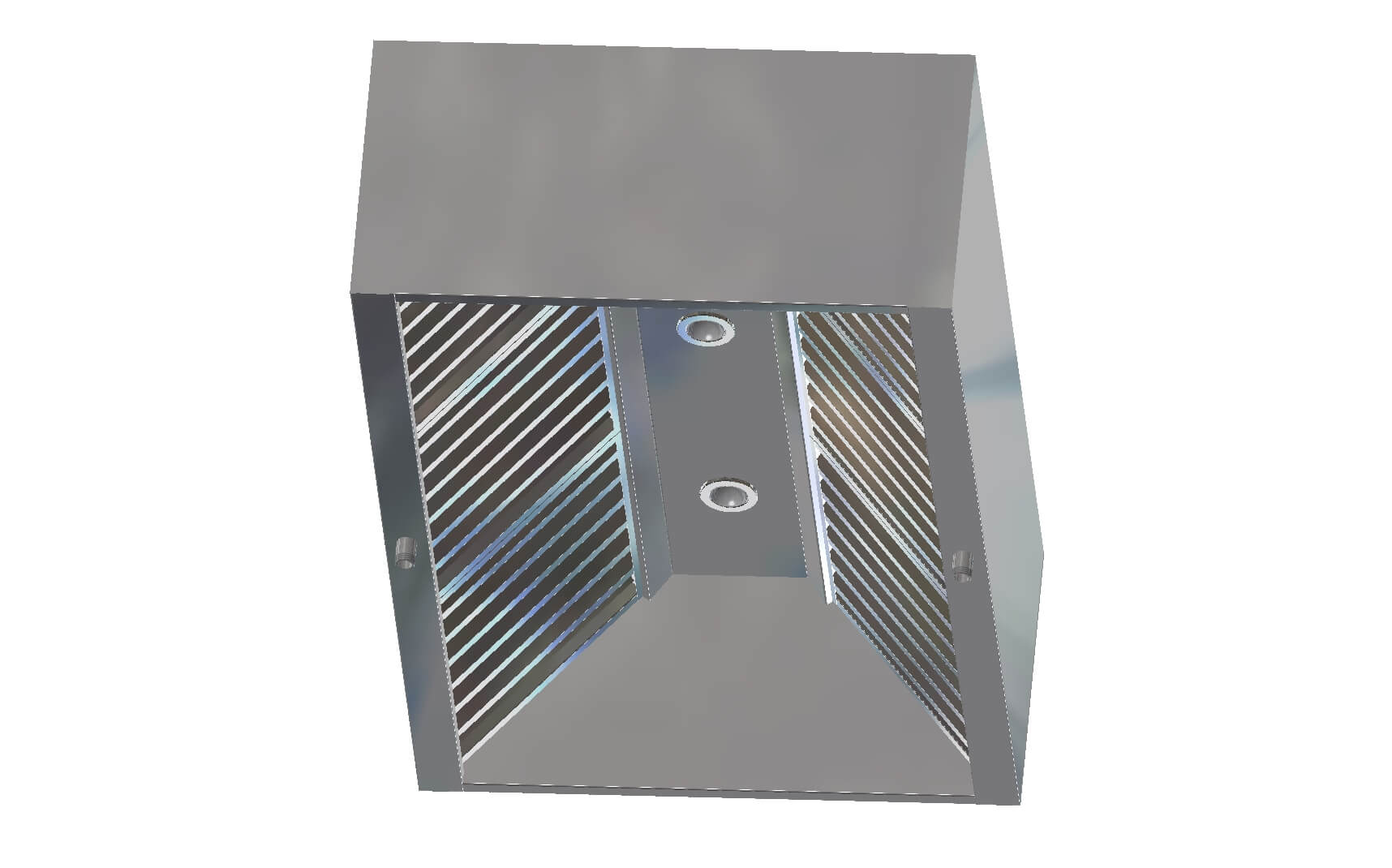

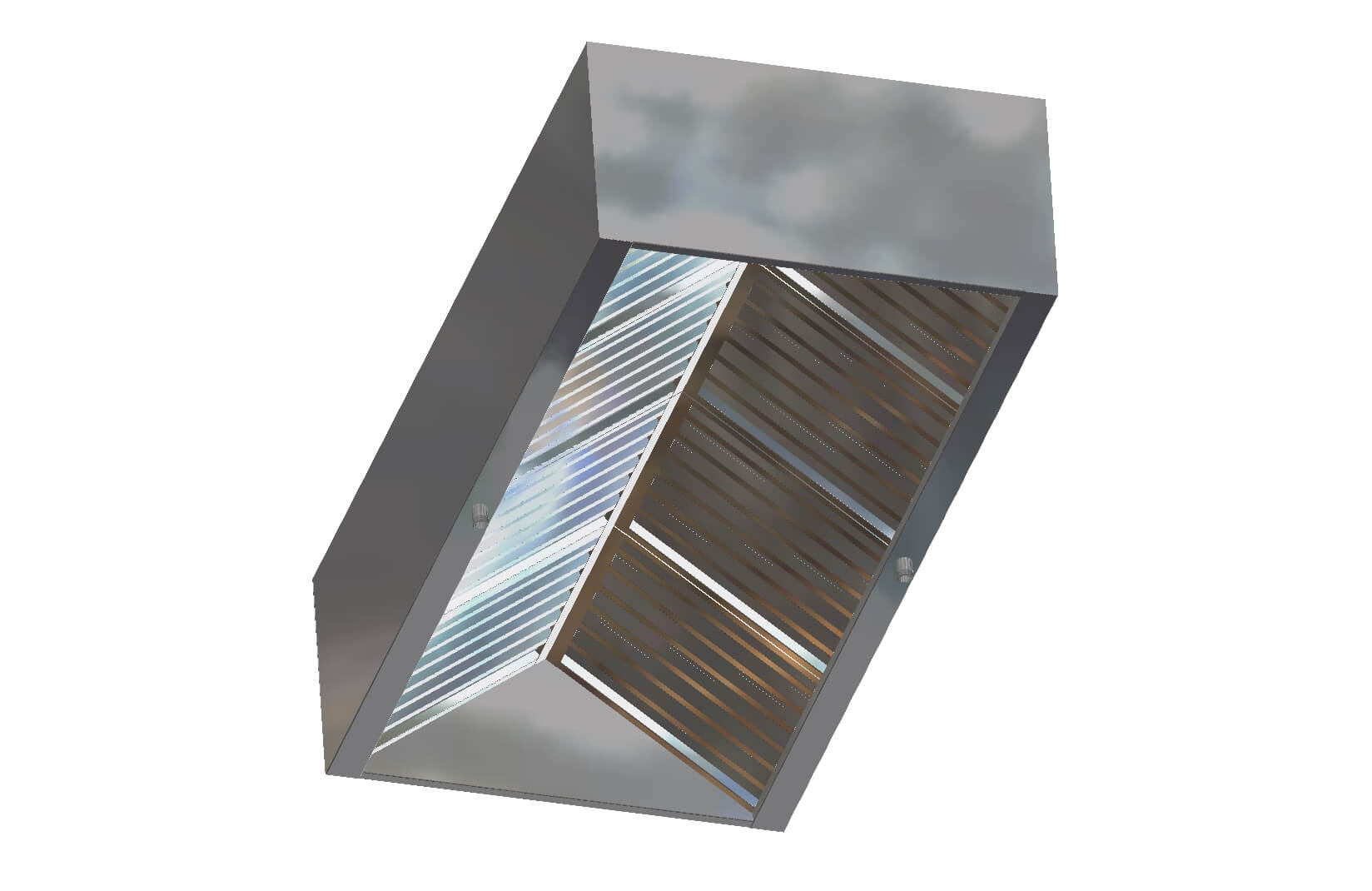

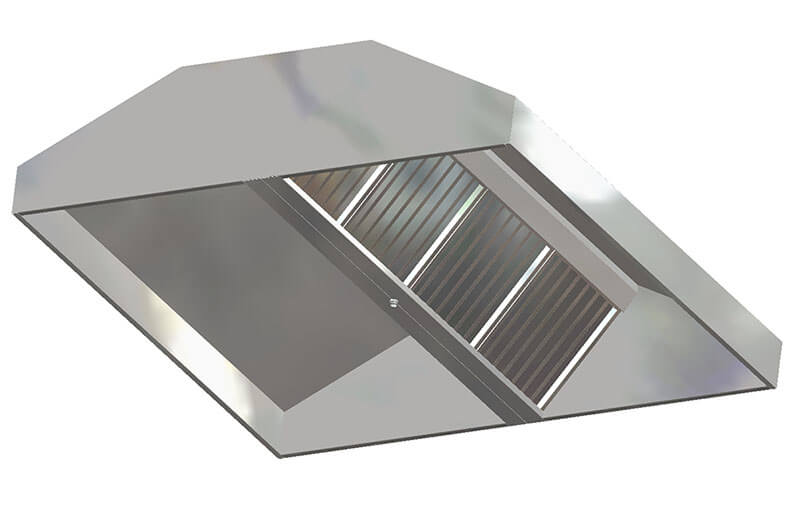

В вытяжки ВЗ-1 и ВЗ-2 приток не встраивается. В островные зонты приток встраивается с двух сторон.

Приток в вентиляционных вытяжных зонтах может быть организован в нескольких вариантах:

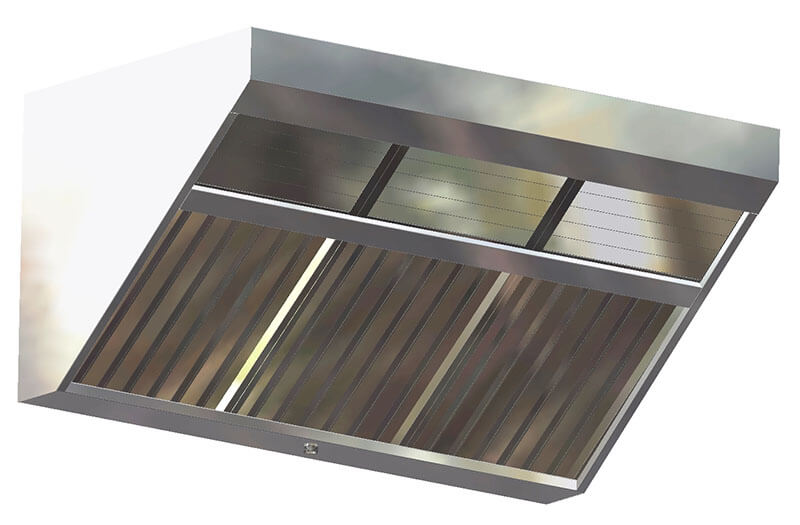

1. Приточные жалюзи врезаны в переднюю (лицевую) панель. Максимальный размер отверстия под жалюзи меньше на 50 мм. каждого размера передней панели. В варианте зонта со скосом, размер передней панели по высоте измеряется до начала скоса. Длина жалюзи не более 1,15 м. поэтому при длине более 1,2 м. устанавливаются две или более жалюзи.

По желанию Заказчика в передней панели вырезаются отверстия для встраивания жалюзи других производителей. Жалюзи в данном случае приобретаются и устанавливаются Заказчиком самостоятельно.

2. Щелевой приток направлен вниз и образован фланцами передней и приточной панелей по всей длине зонта. Ширина щели притока – 30 мм. Другие размеры – по желанию Заказчика.

3. Жалюзи встроены в нижней плоскости между фланцами передней и приточной панелей по всей длине зонта. Ширина проема – 100+2 мм. По желанию Заказчика возможна установка жалюзи других производителей после согласования с Изготовителем.

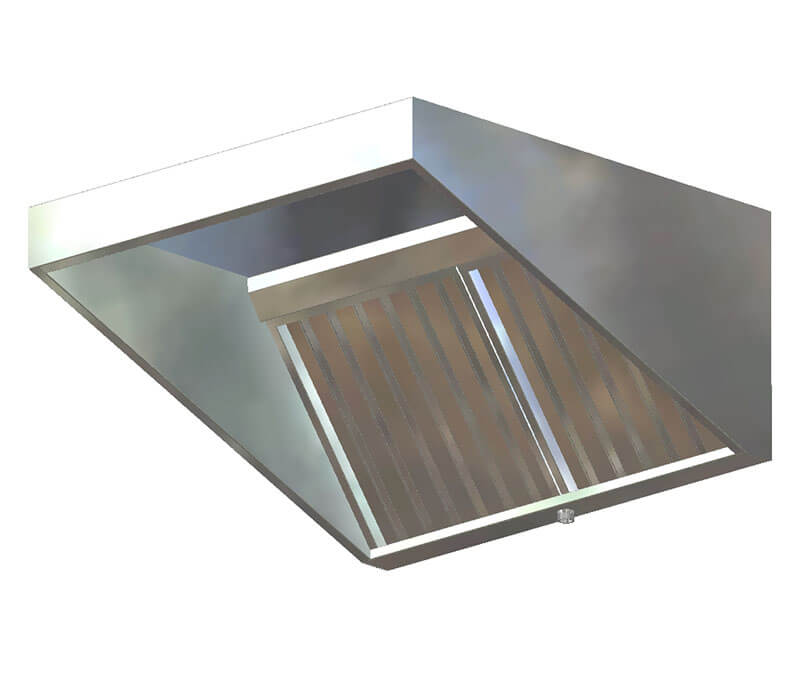

Для зонтов ВЗП-5 приточные жалюзи встраиваются в нижнюю наклонную плоскость.

Ширина проема – 100+2 мм.

Изготовление и установка вытяжных зонтов

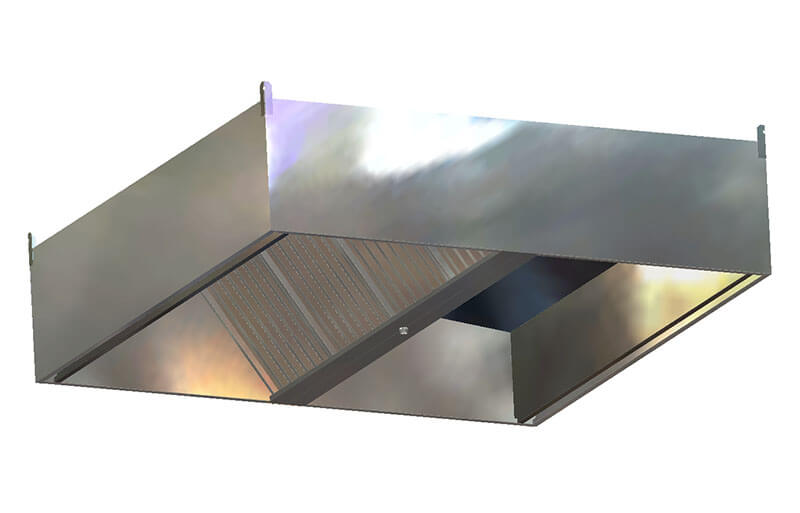

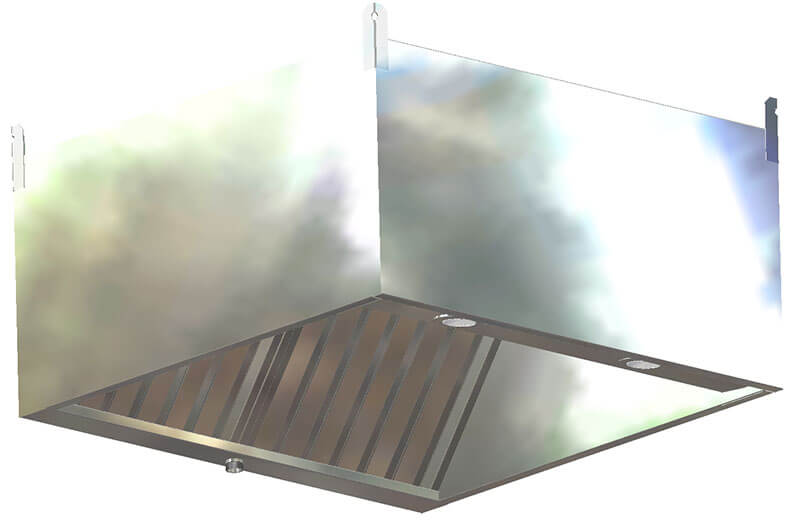

Вытяжки могут быть прикреплены к стене или подвешены к потолку. Используются различные виды кронштейнов или их комбинации:

1. Подвес.

• Кронштейн для крепления к стене.

• Втулка М8.

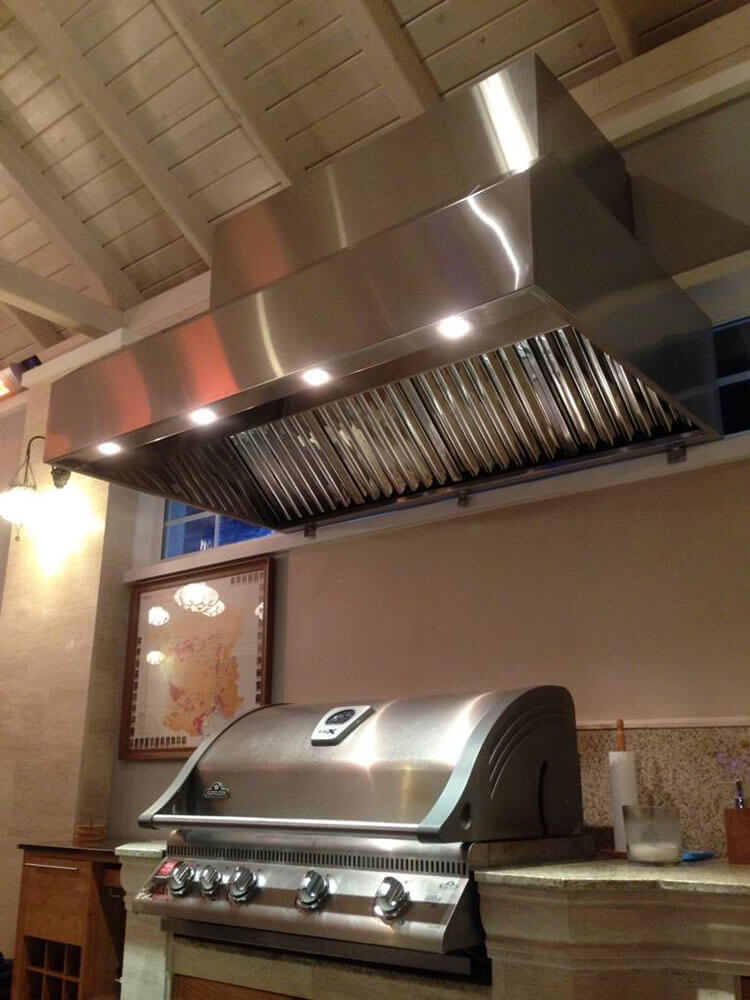

Освещение вентиляционных зонтов

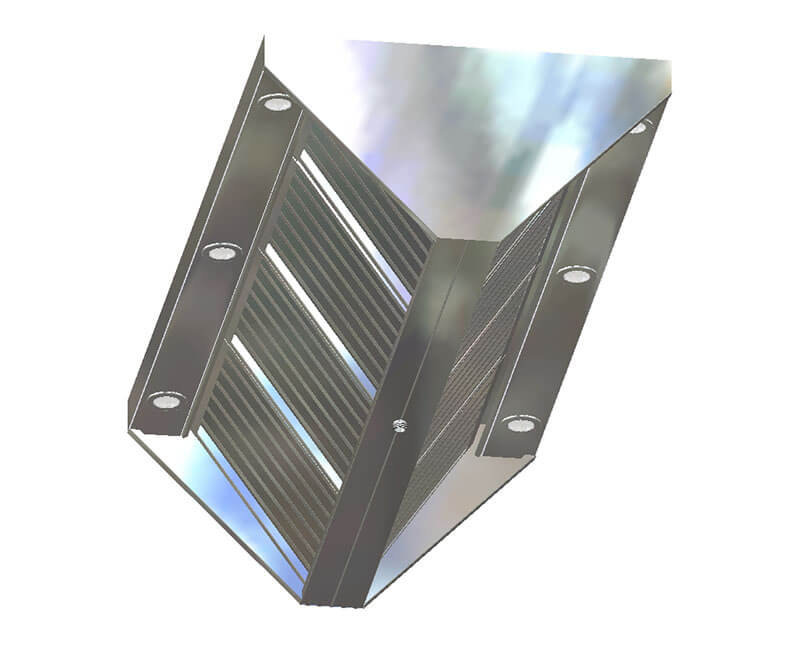

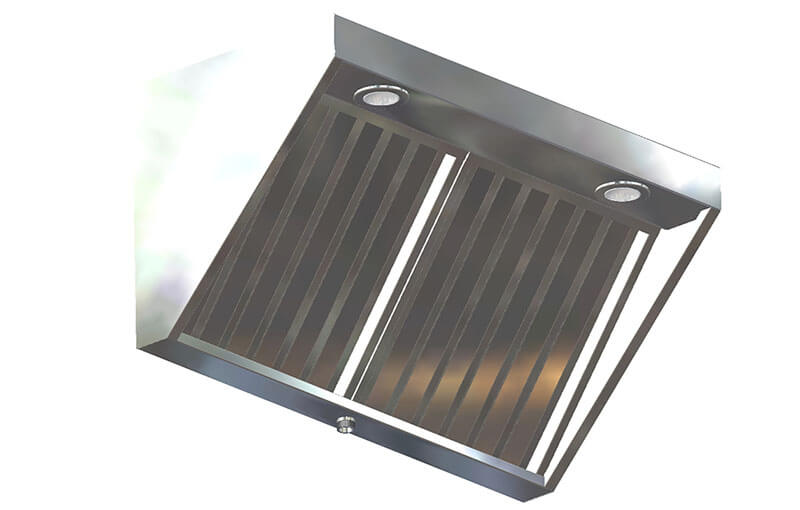

В зонты для вентиляционных систем по желанию заказчика встраиваются потолочные светильники ᴓ 80 мм. Светильники могут быть с поворотными спотами. Количество светильников и их вид оговаривается при заказе.

Цена установки 1-го светильника для пристенного зонта

•  1500 р., а каждого последующего – 250 р.

Цена установки 2-х светильников для островного зонта

• 2000 р., а каждого последующего – 250 р.

Условное обозначение

Структура условного обозначения изделия должна содержать:

• наименование изделия;
• модель, модификация;
• габаритный размер;
• высота изделия (согласно таблиц);
• обозначение настоящих технических условий.

Пример условного обозначения изделия при заказе и/или в другой документации:

Нажмите на изображения для увеличения

Как выбрать вытяжку для кухни

При выборе зонтов нашего производства Вы получаете возможность выбора параметров зонта, геометрических форм и размеров, нужных опций, а основной трудностью выбора является большая номенклатура, вариативность геометрических размеров, и как следствие сложные для восприятия таблицы параметров и прайс-листов. Самый простой способ преодолеть эти трудности – прислать нам Вашу заявку с размерами зонтов и предпочтительным типом зонта. Если есть дополнительные параметры, графические материалы – присылайте все. Мы подберем нужные зонты, и при необходимости свяжемся с Вами, чтобы прояснить непонятные моменты.

Для помощи выбора вытяжных зонтов ознакомьтесь с pdf-файлом Основные критерии выбора зонтов.

Купить вытяжной и приточно-вытяжной зонт от производителя в Москве

ООО «Малвент» является производителем вытяжных и приточно-вытяжных зонтов из качественной нержавеющей стали AISI 430 толщиной 1,0 мм. Специалисты компании могут выполнить заказ любой сложности по запросам Заказчика.

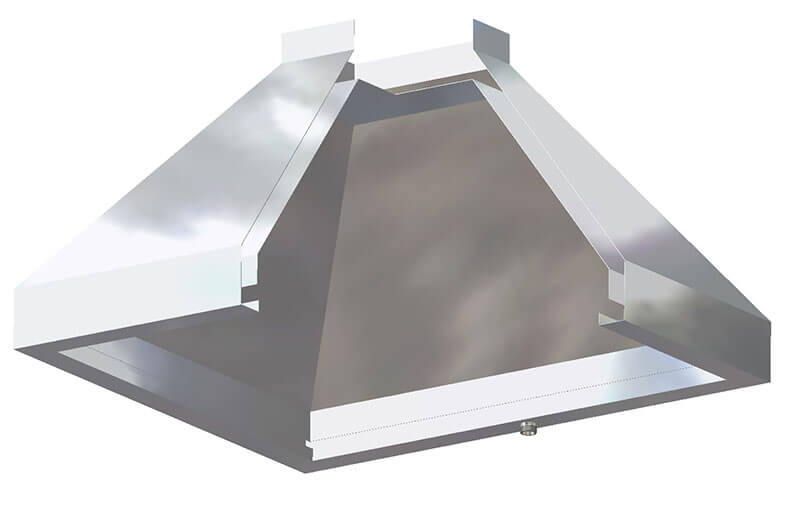

В компании «МАЛВЕНТ» вы можете приобрести вытяжные и приточно-вытяжные зонты, а также вентиляционные зонты без фильтров и со встроенными гидрофильтрами. Мы предлагаем доступные цены и удобные условия оплаты.

Для заказа звоните по телефону +7 929 560 18 50 или отправляйте его через форму на сайте, менеджеры ответят на все Ваши вопросы, рассчитают стоимость доставки. Доставка осуществляется с помощью транспортных компаний. Также готовый заказ можно забрать самостоятельно.

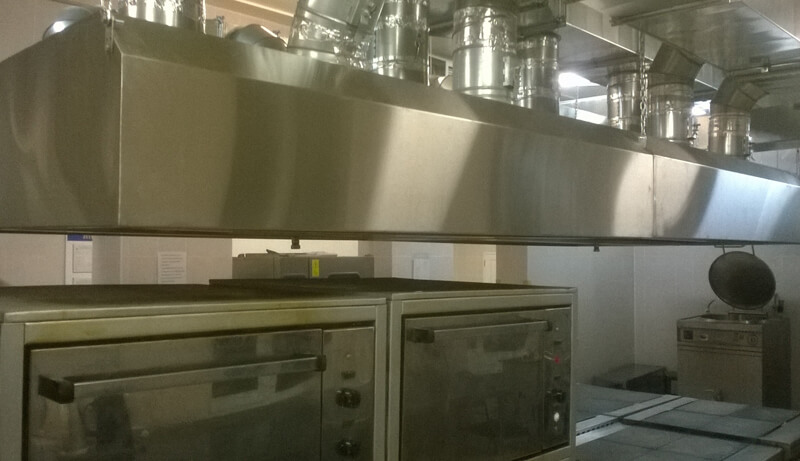

Вы можете ознакомиться с примером нашей работы на канале: Youtube

Рекомендуем:

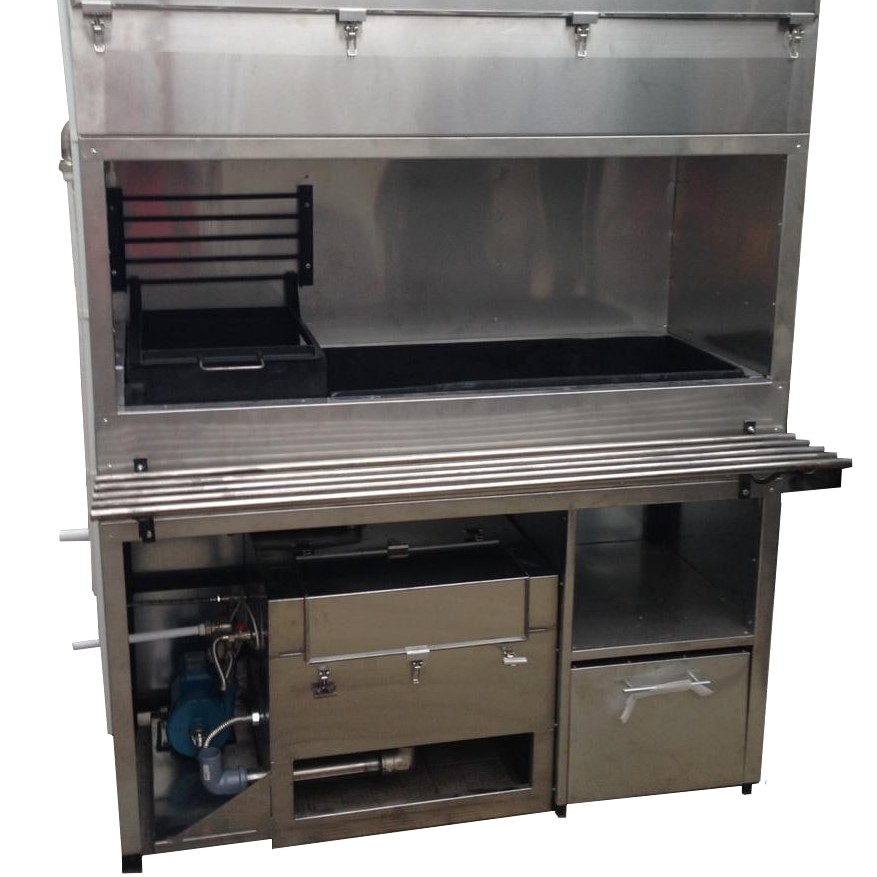

Гидрофильтры и зонты с гидрофильтром Зонты без фильтров Мангальный комплекс с тандыром
