Пристенные (приточно) - вытяжные зонты ВЗ(П)-3Б
ПРАЙС — ЛИСТ PDF
КАТАЛОГ В ФОРМАТЕ .PDF

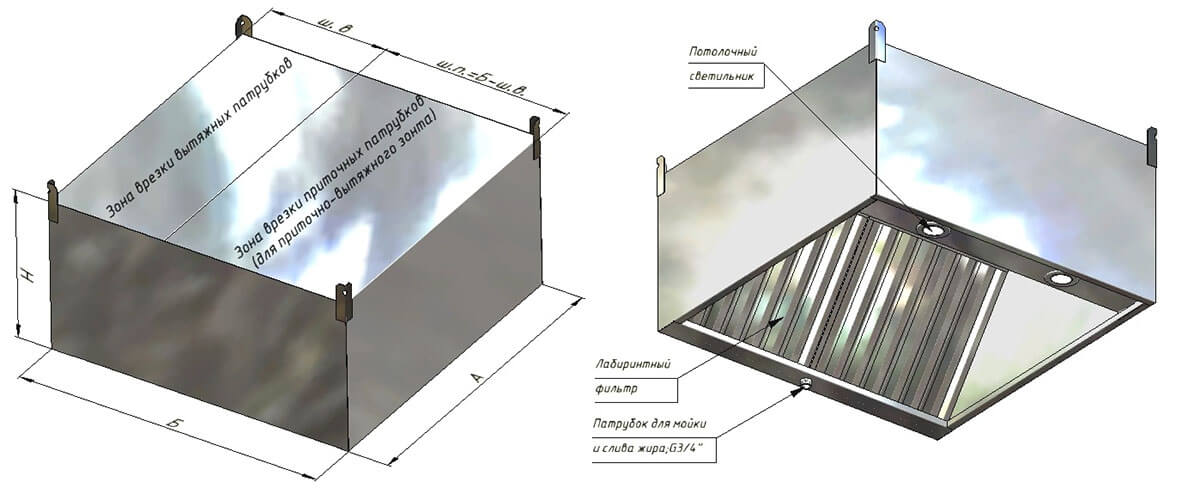

Зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами). В жиросборник вваривается патрубок (штуцер с трубной резьбой 3/4"). Все облицовки зонта свариваются аргонной сваркой сплошным швом. Вытяжные (приточные) патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. В зонты могут быть встроены светильники.
Таблица зависимости параметров пристенного зонта от высоты зонта и угла наклона фильтров.
|
Обозначение |
Мод. |
Высота зонта, Н |
||||||||
|
200 |
250 |
300 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-1;ВЗ-3;ВЗ-5 |
1(60°) |
180 |
130 |
0,02 |
210 |
195 |
0,04 |
240 |
250 |
0,05 |
|
2(45°) |
250 |
180 |
0,03 |
300 |
250 |
0,05 |
350 |
320 |
0,06 |
|
Продолжение таблицы
|
Обозначение |
Мод. |
Высота зонта, Н |
||||||||
|
350 |
400 |
450 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-1;ВЗ-3;ВЗ-5 |
1(60°) |
270 |
310 |
0,07 |
310 |
370 |
0,08 |
340 |
430 |
0,09 |
|
2(45°) |
400 |
390 |
0,08 |
450 |
460 |
0,1 |
500 |
530 |
0,12 |
|
Продолжение таблицы
|
Обозначение |
Мод. |
Высота зонта, Н |
||||||||
|
500 |
550 |
600 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-1;ВЗ-3;ВЗ-5 |
1(60°) |
380 |
490 |
0,1 |
420 |
550 |
0,11 |
460 |
620 |
0,12 |
|
2(45°) |
535 |
590 |
0,13 |
600 |
670 |
0,14 |
650 |
740 |
0,15 |
|
Сопротивление лабиринтного фильтра при расходе воздуха 500 м³, - 70 Па/м².
Расшифровка сокращений принятых в таблице:
Мод. – модификация зонта в зависимости от угла наклона фильтров: 1 ~ 60º, 2 ~ 45º ;
ш. в – ширина вытяжной зоны зонта, мм;
в. ф – высота фильтра для расчета суммарной площади фильтров, мм;
п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;
Зонт ВЗ-3Б на заказ
ООО «МАЛВЕНТ» реализует с доставкой по России пристенные приточно-вытяжные зонты ВЗ(П)-3Б из нержавеющей стали AISI 430 толщиной 1 мм.
Вытяжные зонты – необходимая часть системы вентиляции кухонного помещения в ресторанах, кафе, столовых и прочих заведениях общественного питания.
Улавливая продукты горения и жир, они выполняют несколько важных функций:
- создают комфортную рабочую среду для поваров и персонала;
- не позволяют пище пропитываться неприятными запахами;
- не позволяют запахам с кухни покидать её.
Зонты ВЗ(П)-3Б оснащены лабиринтными жироулавливающими фильтрами, что повышает их эффективность для поддержания в кухне свежести и чистоты.
Прочные, долговечные и эффективные вытяжные зонты
Одним из важных преимуществ зонтов ВЗ-3Б является то, что их изготавливают из высокопрочной современной стали AISI 430, обладающей такими свойствами, как:
- повышенная прочность и коррозийная стойкость;
- стойкость к межкристаллическому разрушению;
- устойчивость к влиянию агрессивных веществ.
Все облицовки зонтов свариваются аргонной сваркой сплошным швом, что обеспечивает высокую прочность изделий.
По желанию клиента в жиросборник вваривается вытяжной патрубок (штуцер с трубной резьбой 3/4"). Также в зонты можно вмонтировать светильники.
Получить больше информации о зонтах ВЗ-3Б и оформить заказ можно на сайте или по телефону.
