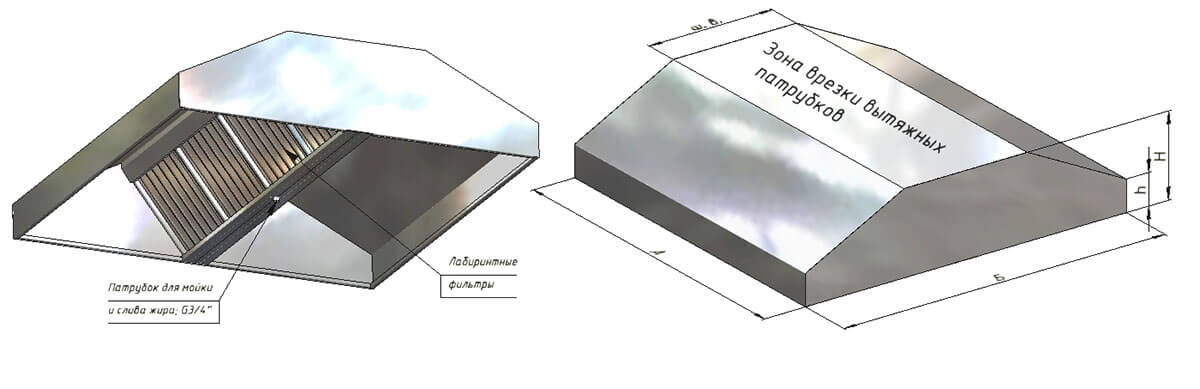

Зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами) устанавливаемыми в два ряда по длине зонта. В жиросборник вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки зонта свариваются аргонной сваркой сплошным швом. Вытяжные, (приточные) патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. В зонты могут быть встроены светильники. Высота передней панели h=100 мм. и может быть изменена по согласованию с Изготовителем.
Таблица зависимости параметров зонта от высоты зонта и угла наклона фильтров.
|
Обозначение |
Мод. |
Высота зонта, Н |
||||||||
|
200 |
250 |
300 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-2;ВЗ-4 |
1(60°) |
360 |
130х2 |
0,04 |
420 |
195х2 |
0,08 |
480 |
250х2 |
0,1 |
|
2(45°) |
500 |
180х2 |
0,06 |
600 |
250х2 |
0,1 |
700 |
320х2 |
0,12 |
|
Продолжение таблицы
|
Обозначение |
Мод. |
Высота зонта, Н |
||||||||
|
350 |
400 |
450 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-2;ВЗ-4 |
1(60°) |
540 |
310х2 |
0,14 |
620 |
370х2 |
0,16 |
680 |
430х2 |
0,18 |
|
2(45°) |
800 |
390х2 |
0,16 |
900 |
460х2 |
0,2 |
1000 |
530х2 |
0,24 |
|
Продолжение таблицы
|
Обозначение |
Мод. |
Высота зонта, Н |
||||||||
|
500 |
550 |
600 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-2;ВЗ-4 |
1(60°) |
760 |
490х2 |
0,2 |
840 |
550х2 |
0,22 |
920 |
620х2 |
0,24 |
|
2(45°) |
1070 |
590х2 |
0,26 |
1200 |
670х2 |
0,28 |
1300 |
740х2 |
0,3 |
|
Сопротивление фильтра при расходе воздуха 500 м³, - 70 Па/м².
Расшифровка сокращений принятых в таблице:
Мод. – модификация зонта в зависимости от угла наклона фильтров: 1 ~ 60º, 2 ~ 45º ;
ш. в – ширина вытяжной зоны зонта, мм;
в. ф – высота фильтра для расчета суммарной площади фильтров, мм;
п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;
Зонт ВЗ-4Д
Зонт ВЗ-4Е
Зонт ВЗ-1А
